DIN EN ISO 4014

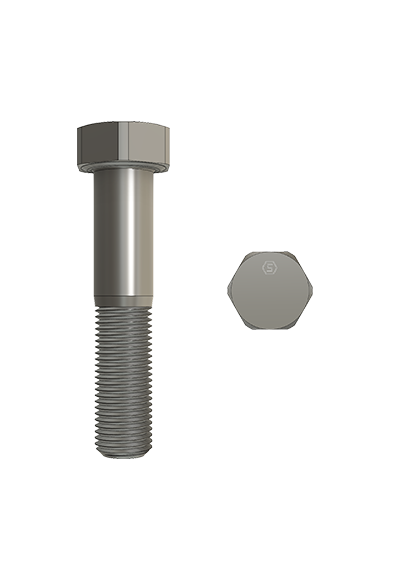

Sechskantschrauben mit Schaft nach DIN EN ISO 4014 haben im Allgemeinen eine geringere elastische Nachgiebigkeit als Schrauben mit Gewinde bis Kopf (DIN EN ISO 4017), aber dafür eine höhere Standfestigkeit gegenüber Scherkräften.  Bei Bestellungen ist kundenseitig die Gewindenenngröße und die Länge anzugeben.

Standardlieferprogramm

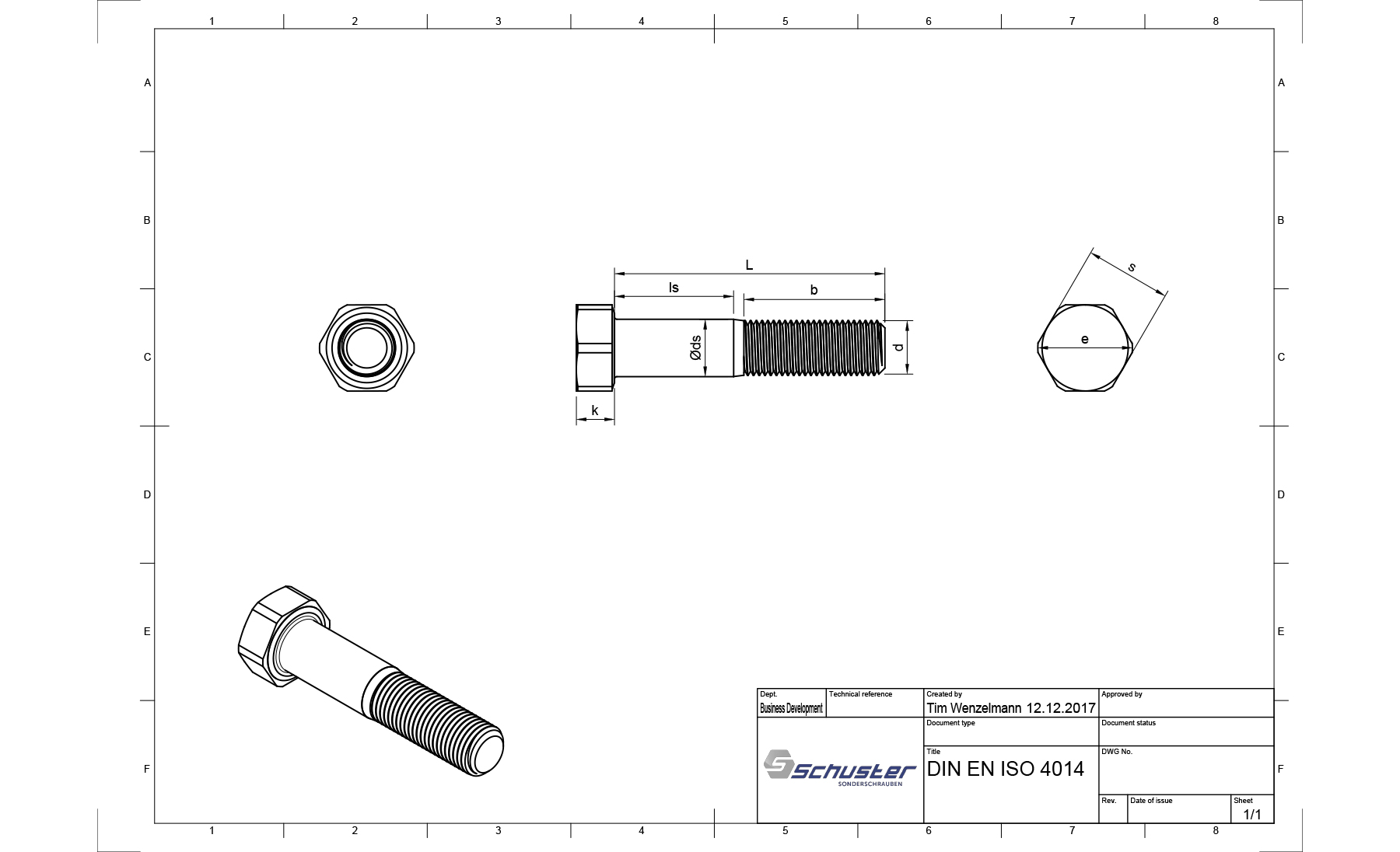

Abmessung

Gewinde

b Nennmaß

L ≤ 125mm

b Nennmaß

L125mm < L ≤200mm

b Nennmaß

L200mm <

ds maximal

e minimal

k Nennmaß

s Nennmaß

Standard max. Länge

M6

DIN13-6g

18,00

24,00

37,00

6,00

11,05

4,00

10,00

100

M8

DIN13-6g

22,00

28,00

41,00

8,00

14,38

5,30

13,00

100

M10

DIN13-6g

26,00

32,00

45,00

10,00

17,77

6,40

16,00

110

M12

DIN13-6g

30,00

36,00

49,00

12,00

20,03

7,50

18,00

125

M14

DIN13-6g

34,00

40,00

53,00

14,00

23,36

8,80

21,00

200

M16

DIN13-6g

38,00

44,00

57,00

16,00

26,75

10,00

24,00

200

M18

DIN13-6g

42,00

48,00

61,00

18,00

30,14

11,50

27,00

200

M20

DIN13-6g

46,00

52,00

65,00

20,00

33,53

12,50

30,00

240

M22

DIN13-6g

50,00

56,00

69,00

22,00

37,72

14,00

34,00

240

M24

DIN13-6g

54,00

60,00

73,00

24,00

39,98

15,00

36,00

250

M27

DIN13-6g

60,00

66,00

79,00

27,00

45,20

17,00

41,00

250

M30

DIN13-6g

66,00

72,00

85,00

30,00

50,85

18,70

46,00

300

M33

DIN13-6g

-

78,00

91,00

33,00

55,37

21,00

50,00

300

M36

DIN13-6g

-

84,00

97,00

36,00

60,79

22,50

55,00

350

M39

DIN13-6g

-

90,00

103,00

39,00

66,44

25,00

60,00

350

M42

DIN13-6g

-

96,00

109,00

42,00

71,30

26,00

65,00

350

M45

DIN13-6g

-

102,00

115,00

45,00

76,95

28,00

70,00

350

M48

DIN13-6g

-

108,00

121,00

48,00

82,60

30,00

75,00

350

M52

DIN13-6g

-

116,00

129,00

52,00

88,25

33,00

80,00

350

M56

DIN13-6g

-

-

137,00

56,00

93,56

35,00

85,00

350

M60

DIN13-6g

-

-

145,00

60,00

99,21

38,00

90,00

350

M64

DIN13-6g

-

-

153,00

64,00

104,86

40,00

95,00

500

Weitere Abmessungen und Gewindearten gemäß Ihren Vorgaben möglich. Technische Machbarkeit vorausgesetzt. Maße in Millimeter.

Werkstoffe

Material

Material1.1181
BezeichnungC35E
Herstell-NormEN 10269
PrüfbedingungenAD-2000 W7/1
Mechanische Werte (bei 20°)*

Bezeichnung

von

bis

Dehngrenze (RP0,2 in MPa)

300



Zugfestigkeit (RM in MPa)

500

650

Bruchdehnung (A5 in %)

22



Brucheinschnürung (Z in %)

45



Kerbschlagarbeit (KV in J)

55


Chemische Werte*

Bezeichnung

von

bis

%C

0.32

0.39

%Si



0.4

%Mn

0.5

0.8

%P



0.03

%S



0.03

%Cr



0.4

%Mo



0.1

%Ni



0.4

Material1.4923
BezeichnungX 22 CrMoV 12 1
Herstell-NormEN 10269
PrüfbedingungenAD-2000 W7/1
Mechanische Werte (bei 20°)*

Bezeichnung

von

bis

Dehngrenze (RP0,2 in MPa)

600



Zugfestigkeit (RM in MPa)

800

950

Bruchdehnung (A5 in %)

14



Brucheinschnürung (Z in %)

40



Kerbschlagarbeit (KV in J)

52


Chemische Werte*

Bezeichnung

von

bis

%C

0.18

0.24

%Si



0.5

%Mn

0.4

0.9

%P



0.025

%S



0.015

%Cr

11

12.5

%Mo

0.8

1.2

%Ni

0.3

0.8

%V

0.25

0.35

Material1.5680
BezeichnungX 12 Ni 5
Herstell-NormEN 10269
PrüfbedingungenAD-2000 W7/1 + W10
Mechanische Werte (bei 20°)*

Bezeichnung

von

bis

Dehngrenze (RP0,2 in MPa)

390



Zugfestigkeit (RM in MPa)

530

710

Bruchdehnung (A5 in %)

19



Brucheinschnürung (Z in %)

50



Kerbschlagarbeit (KV in J)

70


Chemische Werte*

Bezeichnung

von

bis

%C



0.15

%Si



0.35

%Mn

0.3

0.8

%P



0.02

%S



0.01

%Ni

4.75

5.25

%V



0.05

Material1.7218
Bezeichnung25 CrMo 4
Herstell-NormEN 10269
PrüfbedingungenAD-2000 W7/1 + W10
Mechanische Werte (bei 20°)*

Bezeichnung

von

bis

Dehngrenze (RP0,2 in MPa)

440



Zugfestigkeit (RM in MPa)

600

750

Bruchdehnung (A5 in %)

18



Brucheinschnürung (Z in %)

60



Kerbschlagarbeit (KV in J)

60


Chemische Werte*

Bezeichnung

von

bis

%C

0.22

0.29

%Si



0.4

%Mn

0.6

0.9

%P



0.025

%S



0.035

%Cr

0.9

1.2

%Mo

0.15

0.3

Material1.7225
Bezeichnung42 CrMo 4
Herstell-NormEN 10269
PrüfbedingungenAD-2000 W7/1
Mechanische Werte (bei 20°)*

Bezeichnung

von

bis

Dehngrenze (RP0,2 in MPa)

730



Zugfestigkeit (RM in MPa)

860

1060

Bruchdehnung (A5 in %)

14



Brucheinschnürung (Z in %)

50



Kerbschlagarbeit (KV in J)

52


Chemische Werte*

Bezeichnung

von

bis

%C

0.38

0.45

%Si



0.4

%Mn

0.6

0.9

%P



0.025

%S



0.035

%Cr

0.9

1.2

%Mo

0.15

0.3

Material1.7709
Bezeichnung21 CrMoV 5 7
Herstell-NormEN 10269
PrüfbedingungenAD-2000 W7/1
Mechanische Werte (bei 20°)*

Bezeichnung

von

bis

Dehngrenze (RP0,2 in MPa)

550



Zugfestigkeit (RM in MPa)

700

850

Bruchdehnung (A5 in %)

16



Brucheinschnürung (Z in %)

60



Kerbschlagarbeit (KV in J)

63


Chemische Werte*

Bezeichnung

von

bis

%C

0.17

0.25

%Si



0.4

%Mn

0.4

0.8

%P



0.025

%S



0.03

%Cr

1.2

1.5

%Mo

0.55

0.8

%Ni



0.6

%V

0.2

0.35

%Al



0.03

BezeichnungX 5 CrNi 18 10
Herstell-NormEN 10272
PrüfbedingungenAD-2000 W7/2 + W10
Mechanische Werte (bei 20°)*

Bezeichnung

von

bis

Dehngrenze (RP0,2 in MPa)

190



Zugfestigkeit (RM in MPa)

500

700

Bruchdehnung (A5 in %)

45



Kerbschlagarbeit (KV in J)

100


Chemische Werte*

Bezeichnung

von

bis

%C



0.07

%Si



1

%Mn



2

%P



0.045

%S



0.03

%Cr

17.5

19.5

%Ni

8

10.5

BezeichnungX 2 CrNiMo 17 12 2
Herstell-NormEN 10272
PrüfbedingungenAD-2000 W7/2 + W10
Mechanische Werte (bei 20°)*

Bezeichnung

von

bis

Dehngrenze (RP0,2 in MPa)

200



Zugfestigkeit (RM in MPa)

500

700

Bruchdehnung (A5 in %)

40


Chemische Werte*

Bezeichnung

von

bis

%C



0.03

%Si



1

%Mn



2

%P



0.045

%S



0.03

%Cr

16.5

18.5

%Mo

2

2.5

%Ni

10

13

%N



0.1

BezeichnungX 6 CrNiMoTi 18 10 2
Herstell-NormEN 10272
PrüfbedingungenAD-2000 W7/2 + W10
Mechanische Werte (bei 20°)*

Bezeichnung

von

bis

Dehngrenze (RP0,2 in MPa)

190



Zugfestigkeit (RM in MPa)

500

700

Bruchdehnung (A5 in %)

40



Kerbschlagarbeit (KV in J)

100


Chemische Werte*

Bezeichnung

von

bis

%C



0.08

%Si



1

%Mn



2

%P



0.045

%S



0.03

%Cr

17

19

%Ni

9

12

%Ti



0.7

BezeichnungX 6 CrNiMoTi 17 12 2
Herstell-NormEN 10272
PrüfbedingungenAD-2000 W7/2 + W10
Mechanische Werte (bei 20°)*

Bezeichnung

von

bis

Dehngrenze (RP0,2 in MPa)

200



Zugfestigkeit (RM in MPa)

500

700

Bruchdehnung (A5 in %)

40



Kerbschlagarbeit (KV in J)

100


Chemische Werte*

Bezeichnung

von

bis

%C



0.08

%Si



1

%Mn



2

%P



0.045

%S



0.03

%Cr

16.5

18.5

%Mo

2

2.5

%Ni

10.5

13.5

BezeichnungX 5 NiCrTi 26 15
X6NiCrTiMoVB25-15-2
Herstell-NormVDTÜV-WB 435/3
EN 10269
PrüfbedingungenAD-2000 W7/2
Mechanische Werte (bei 20°)*

Bezeichnung

von

bis

Dehngrenze (RP0,2 in MPa)

600



Zugfestigkeit (RM in MPa)

900

1150

Bruchdehnung (A5 in %)

15



Kerbschlagarbeit (KV in J)

50


Chemische Werte*

Bezeichnung

von

bis

%C

0.03

0.08

%Si



1

%Mn



2

%P



0.025

%S



0.015

%Cr

13.5

16

%Mo

1

1.5

%Ni

24

27

%V

0.1

0.5

%Ti

1.9

2.3

%Al



0.35

BezeichnungX 8 CrNiMoBNb 16 16
X 7 CrNiMoBNb 16 16
Herstell-NormVDTÜV-WB 113/2
EN 10269
PrüfbedingungenAD-2000 W7/2
Mechanische Werte (bei 20°)*

Bezeichnung

von

bis

Dehngrenze (RP0,2 in MPa)

500



Zugfestigkeit (RM in MPa)

650

840

Bruchdehnung (A5 in %)

16



Kerbschlagarbeit (KV in J)

52


Chemische Werte*

Bezeichnung

von

bis

%C

0.04

0.1

%Si

0.3

0.6

%Mn



1.5

%P



0.045

%S



0.03

%Cr

15.5

17.5

%Mo

1.6

2

%Ni

15.5

17.5

%NbTa



1.2

%B

0.05

0.1

BezeichnungX 5 CrNi 18 10
Herstell-NormEN 10272
PrüfbedingungenAD-2000 W7/2 + W10
Mechanische Werte (bei 20°)*

Bezeichnung

von

bis

Dehngrenze (RP0,2 in MPa)

190



Zugfestigkeit (RM in MPa)

500

850

Bruchdehnung (A5 in %)

45



Kerbschlagarbeit (KV in J)

100


Chemische Werte*

Bezeichnung

von

bis

%C



0.07

%Si



1

%Mn



2

%P



0.045

%S

0.00

0.03

%Cr

17.5

19.5

%Ni

8

10.5

BezeichnungX 6 CrNiMoTi 18 10 2
Herstell-NormEN 10272
PrüfbedingungenAD-2000 W7/2 + W10
Mechanische Werte (bei 20°)*

Bezeichnung

von

bis

Dehngrenze (RP0,2 in MPa)

290



Zugfestigkeit (RM in MPa)

500

800

Bruchdehnung (A5 in %)

40



Kerbschlagarbeit (KV in J)

100


Chemische Werte*

Bezeichnung

von

bis

%C



0.08

%Si



1

%Mn



2

%P



0.045

%S



0.03

%Cr

17

19

%Ni

9

12

%Ti



0.7

BezeichnungX 6 CrNiMoTi 17 12 2
Herstell-NormEN 10272
PrüfbedingungenAD-2000 W7/2 + W10
Mechanische Werte (bei 20°)*

Bezeichnung

von

bis

Dehngrenze (RP0,2 in MPa)

200



Zugfestigkeit (RM in MPa)

500

850

Bruchdehnung (A5 in %)

40



Kerbschlagarbeit (KV in J)

100


Chemische Werte*

Bezeichnung

von

bis

%C



0.08

%Si



1

%Mn



2

%P



0.045

%S



0.03

%Cr

16.5

18.5

%Mo

2

2.5

%Ni

10.5

13.5

BezeichnungX 12 Ni 5
Herstell-NormEN 10269
PrüfbedingungenAD-2000 W7/1 + W10
Mechanische Werte (bei 20°)*

Bezeichnung

von

bis

Dehngrenze (RP0,2 in MPa)

390



Zugfestigkeit (RM in MPa)

530

710

Bruchdehnung (A5 in %)

19



Brucheinschnürung (Z in %)

50



Kerbschlagarbeit (KV in J)

70


Chemische Werte*

Bezeichnung

von

bis

%C



0.15

%Si



0.35

%Mn

0.3

0.8

%P



0.02

%S



0.01

%Ni

4.75

5.25

%V



0.05

BezeichnungX5 CrMnNiN 18 9
Herstell-NormVDTÜV-WB 277/2
PrüfbedingungenAD-2000 W10
Mechanische Werte (bei 20°)*

Bezeichnung

von

bis

Dehngrenze (RP0,2 in MPa)

690



Zugfestigkeit (RM in MPa)

830

1080

Bruchdehnung (A5 in %)

22



Brucheinschnürung (Z in %)

50



Kerbschlagarbeit (KV in J)

120


Chemische Werte*

Bezeichnung

von

bis

%C



0.07

%Si



1

%Mn

7.5

9.5

%P



0.03

%S



0.025

%Cr

17

19

%Ni

4.5

6.5

%N

0.2

0.3

Bezeichnung25 CrMo 4
Herstell-NormEN 10269
PrüfbedingungenAD-2000 W7/1 + W10
Mechanische Werte (bei 20°)*

Bezeichnung

von

bis

Dehngrenze (RP0,2 in MPa)

440



Zugfestigkeit (RM in MPa)

600

750

Bruchdehnung (A5 in %)

18



Brucheinschnürung (Z in %)

60



Kerbschlagarbeit (KV in J)

60


Chemische Werte*

Bezeichnung

von

bis

%C

0.22

0.29

%Si



0.4

%Mn

0.6

0.9

%P



0.025

%S



0.035

%Cr

0.9

1.2

%Mo

0.15

0.3

Material1.7711
BezeichnungASTM A 193 Grade B16
Herstell-NormASTM A 193
Mechanische Werte (bei 20°)*

Bezeichnung

von

bis

Dehngrenze (RP0,2 in MPa)

725



Zugfestigkeit (RM in MPa)

860



Bruchdehnung (A5 in %)

18



Brucheinschnürung (Z in %)

50



Härte



321

Chemische Werte*

Bezeichnung

von

bis

%C

0.36

0.47

%Si

0.15

0.35

%Mn

0.45

0.7

%P



0.035

%S



0.04

%Cr

0.8

1.15

%Mo

0.5

0.65

%V

0.25

0.35

%Al



0.015

Material1.7225
BezeichnungASTM A 193 Grade B7
Herstell-NormASTM A 193
Mechanische Werte (bei 20°)*

Bezeichnung

von

bis

Dehngrenze (RP0,2 in MPa)

720



Zugfestigkeit (RM in MPa)

860



Bruchdehnung (A5 in %)

16



Brucheinschnürung (Z in %)

50



Härte



321

Chemische Werte*

Bezeichnung

von

bis

%C

0.37

0.49

%Si

0.15

0.35

%Mn

0.65

1.1

%P



0.035

%S



0.04

%Cr

0.75

1.2

%Mo

0.15

0.25

Material1.4404
BezeichnungASTM A 193 Grade B8M
Herstell-NormASTM A 193
Mechanische Werte (bei 20°)*

Bezeichnung

von

bis

Dehngrenze (RP0,2 in MPa)

205



Zugfestigkeit (RM in MPa)

515



Bruchdehnung (A5 in %)

30



Brucheinschnürung (Z in %)

50



Härte



223

Chemische Werte*

Bezeichnung

von

bis

%C



0.08

%Si



1

%Mn



2

%P



0.045

%S



0.03

%Cr

16

18

%Mo

2

3

%Ni

10

14

Material1.4541
BezeichnungASTM A 193 Grade B8T
Herstell-NormASTM A 193
Mechanische Werte (bei 20°)*

Bezeichnung

von

bis

Dehngrenze (RP0,2 in MPa)

205



Zugfestigkeit (RM in MPa)

515



Bruchdehnung (A5 in %)

30



Brucheinschnürung (Z in %)

50



Härte



223

Chemische Werte*

Bezeichnung

von

bis

%C



0.08

%Si



1

%Mn



2

%P



0.045

%S



0.03

%Cr

17

19

%Ni

9

12

%Ti



0.7

Weitere Werkstoffe auf Anfrage möglich.

Kontakt

Wir beraten Sie gerne.

Nehmen Sie direkten Kontakt zu uns auf.

* Pflichtfelder
