  • DIN 2510

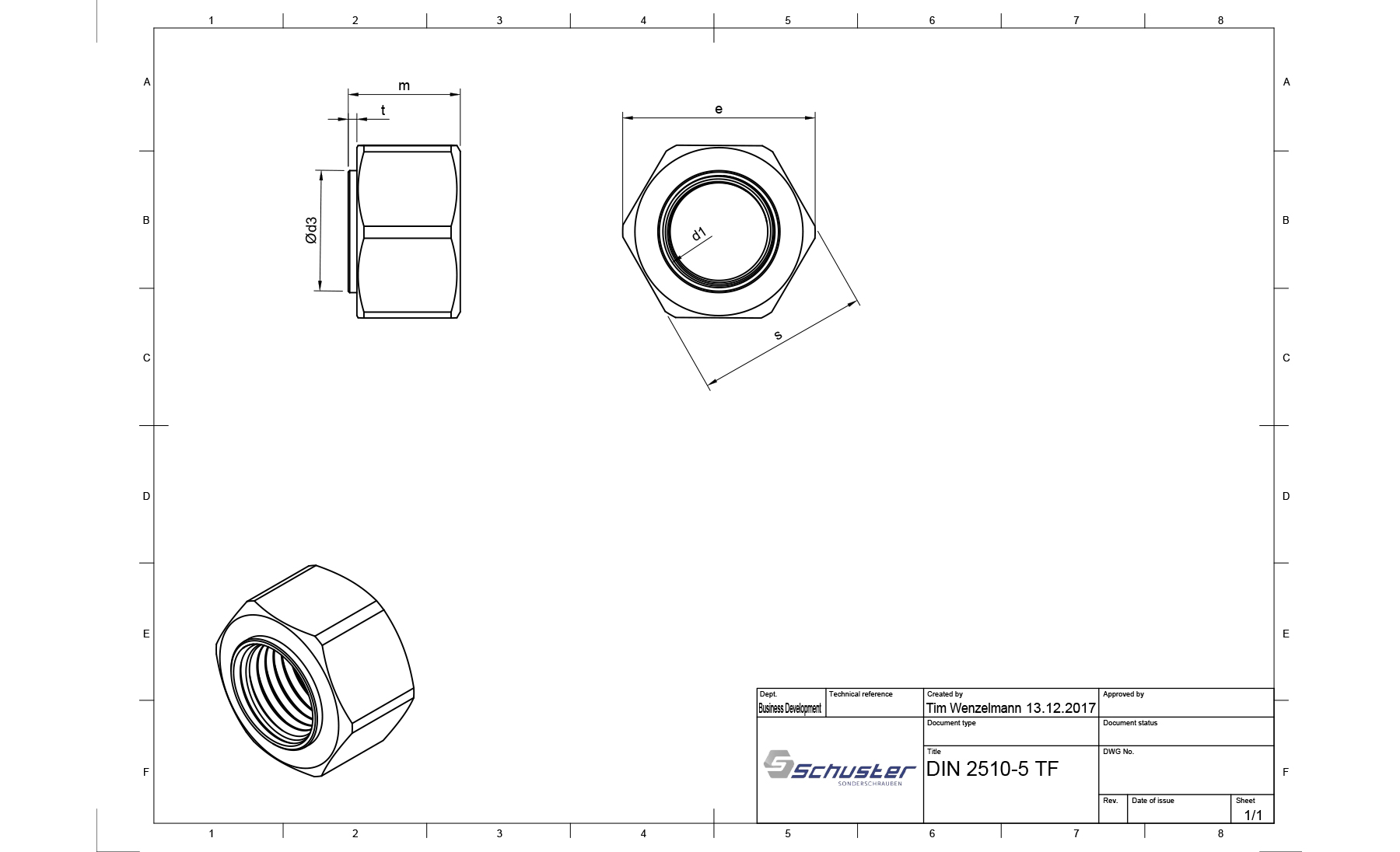

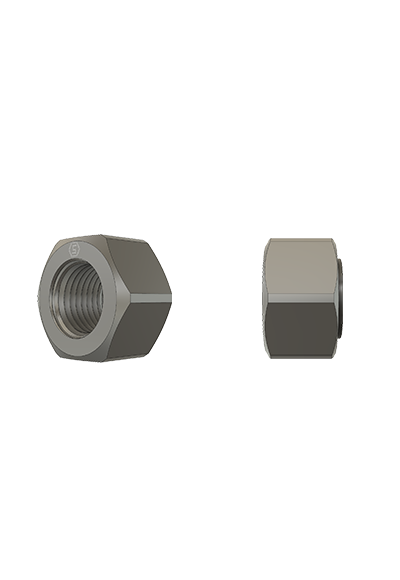

DIN 2510-5 TF

Der Zentrierdurchmesser von Sechskantmuttern der Form TF nach DIN 2510 Blatt 5 wurde so ausgewählt, dass eine größtmögliche Auflagefläche entsteht. Die Muttern bis Abmessung M20 bekommen aufgrund der erforderlichen Auflagefläche größere Schlüsselweiten als z.B. Sechskantmuttern nach ISO 4032. Den Größen ab M24 werden international gängige Schlüsselweiten zugeordnet. Die Mutterhöhe wurde im Hinblick auf die Tragfähigkeit so festgelegt, dass der Nenndurchmesser des Gewindes der Mutternhöhe entspricht. Die Sechskantmutter der Form TF haben im Standard ein metrisches Regelgewinde mit Toleranzklasse 6H.

Das zulässige Sechskantecken-Kleinstmaße ergibt einen Sechskantantrieb mit abgerundeten Ecken. Die zulässigen Toleranzen sind international anerkannt, so dass die Funktion von Sechskant und Montagewerkzeug sichergestellt ist.

Zurück zur Übersicht
Standardlieferprogramm

Abmessung d1

Gewinde

d3

e minimal

m

s Nennmaß

t

M12

DIN13-6H

14,50

23,91

12,00

22,00

2,00

M16

DIN13-6H

18,50

29,56

16,00

27,00

2,00

M20

DIN13-6H

22,50

35,03

20,00

32,00

2,00

M24

DIN13-6H

26,50

39,55

24,00

36,00

3,00

M27

DIN13-6H

30,50

45,20

27,00

41,00

3,00

M30

DIN13-6H

33,50

50,85

30,00

46,00

3,00

M33

DIN13-6H

36,50

55,37

33,00

50,00

3,00

M36

DIN13-6H

39,50

60,79

36,00

55,00

3,00

M39

DIN13-6H

42,50

66,44

39,00

60,00

3,00

M42

DIN13-6H

45,50

72,09

42,00

65,00

3,00

M45

DIN13-6H

49,50

77,74

45,00

70,00

3,00

M48

DIN13-6H

53,50

83,39

48,00

75,00

4,00

M52

DIN13-6H

57,50

49,08

52,00

80,00

4,00

M56

DIN13-6H

63,00

94,47

56,00

85,00

4,00

M64

DIN13-6H

71,00

105,77

64,00

95,00

4,00

M72x6

DIN13-6H

79,00

117,07

72,00

105,00

4,00

M80x6

DIN13-6H

87,00

128,37

80,00

115,00

4,00

M90x6

DIN13-6H

97,00

145,09

90,00

130,00

4,00

M100x6

DIN13-6H

107,00

162,04

100,00

145,00

5,00

Weitere Abmessungen und Gewindearten gemäß Ihren Vorgaben möglich. Technische Machbarkeit vorausgesetzt. Maße in Millimeter.

Werkstoffe

Material

Material1.1181
BezeichnungC35E
Herstell-NormEN 10269
PrüfbedingungenAD-2000 W7/1
Mechanische Werte (bei 20°)*

Bezeichnung

von

bis

Dehngrenze (RP0,2 in MPa)

300



Zugfestigkeit (RM in MPa)

500

650

Bruchdehnung (A5 in %)

22



Brucheinschnürung (Z in %)

45



Kerbschlagarbeit (KV in J)

55


Chemische Werte*

Bezeichnung

von

bis

%C

0.32

0.39

%Si



0.4

%Mn

0.5

0.8

%P



0.03

%S



0.03

%Cr



0.4

%Mo



0.1

%Ni



0.4

Material1.4923
BezeichnungX 22 CrMoV 12 1
Herstell-NormEN 10269
PrüfbedingungenAD-2000 W7/1
Mechanische Werte (bei 20°)*

Bezeichnung

von

bis

Dehngrenze (RP0,2 in MPa)

600



Zugfestigkeit (RM in MPa)

800

950

Bruchdehnung (A5 in %)

14



Brucheinschnürung (Z in %)

40



Kerbschlagarbeit (KV in J)

52


Chemische Werte*

Bezeichnung

von

bis

%C

0.18

0.24

%Si



0.5

%Mn

0.4

0.9

%P



0.025

%S



0.015

%Cr

11

12.5

%Mo

0.8

1.2

%Ni

0.3

0.8

%V

0.25

0.35

Material1.5680
BezeichnungX 12 Ni 5
Herstell-NormEN 10269
PrüfbedingungenAD-2000 W7/1 + W10
Mechanische Werte (bei 20°)*

Bezeichnung

von

bis

Dehngrenze (RP0,2 in MPa)

390



Zugfestigkeit (RM in MPa)

530

710

Bruchdehnung (A5 in %)

19



Brucheinschnürung (Z in %)

50



Kerbschlagarbeit (KV in J)

70


Chemische Werte*

Bezeichnung

von

bis

%C



0.15

%Si



0.35

%Mn

0.3

0.8

%P



0.02

%S



0.01

%Ni

4.75

5.25

%V



0.05

Material1.7218
Bezeichnung25 CrMo 4
Herstell-NormEN 10269
PrüfbedingungenAD-2000 W7/1 + W10
Mechanische Werte (bei 20°)*

Bezeichnung

von

bis

Dehngrenze (RP0,2 in MPa)

440



Zugfestigkeit (RM in MPa)

600

750

Bruchdehnung (A5 in %)

18



Brucheinschnürung (Z in %)

60



Kerbschlagarbeit (KV in J)

60


Chemische Werte*

Bezeichnung

von

bis

%C

0.22

0.29

%Si



0.4

%Mn

0.6

0.9

%P



0.025

%S



0.035

%Cr

0.9

1.2

%Mo

0.15

0.3

Material1.7225
Bezeichnung42 CrMo 4
Herstell-NormEN 10269
PrüfbedingungenAD-2000 W7/1
Mechanische Werte (bei 20°)*

Bezeichnung

von

bis

Dehngrenze (RP0,2 in MPa)

730



Zugfestigkeit (RM in MPa)

860

1060

Bruchdehnung (A5 in %)

14



Brucheinschnürung (Z in %)

50



Kerbschlagarbeit (KV in J)

52


Chemische Werte*

Bezeichnung

von

bis

%C

0.38

0.45

%Si



0.4

%Mn

0.6

0.9

%P



0.025

%S



0.035

%Cr

0.9

1.2

%Mo

0.15

0.3

Material1.7709
Bezeichnung21 CrMoV 5 7
Herstell-NormEN 10269
PrüfbedingungenAD-2000 W7/1
Mechanische Werte (bei 20°)*

Bezeichnung

von

bis

Dehngrenze (RP0,2 in MPa)

550



Zugfestigkeit (RM in MPa)

700

850

Bruchdehnung (A5 in %)

16



Brucheinschnürung (Z in %)

60



Kerbschlagarbeit (KV in J)

63


Chemische Werte*

Bezeichnung

von

bis

%C

0.17

0.25

%Si



0.4

%Mn

0.4

0.8

%P



0.025

%S



0.03

%Cr

1.2

1.5

%Mo

0.55

0.8

%Ni



0.6

%V

0.2

0.35

%Al



0.03

BezeichnungX 5 CrNi 18 10
Herstell-NormEN 10272
PrüfbedingungenAD-2000 W7/2 + W10
Mechanische Werte (bei 20°)*

Bezeichnung

von

bis

Dehngrenze (RP0,2 in MPa)

190



Zugfestigkeit (RM in MPa)

500

700

Bruchdehnung (A5 in %)

45



Kerbschlagarbeit (KV in J)

100


Chemische Werte*

Bezeichnung

von

bis

%C



0.07

%Si



1

%Mn



2

%P



0.045

%S



0.03

%Cr

17.5

19.5

%Ni

8

10.5

BezeichnungX 2 CrNiMo 17 12 2
Herstell-NormEN 10272
PrüfbedingungenAD-2000 W7/2 + W10
Mechanische Werte (bei 20°)*

Bezeichnung

von

bis

Dehngrenze (RP0,2 in MPa)

200



Zugfestigkeit (RM in MPa)

500

700

Bruchdehnung (A5 in %)

40


Chemische Werte*

Bezeichnung

von

bis

%C



0.03

%Si



1

%Mn



2

%P



0.045

%S



0.03

%Cr

16.5

18.5

%Mo

2

2.5

%Ni

10

13

%N



0.1

BezeichnungX 6 CrNiMoTi 18 10 2
Herstell-NormEN 10272
PrüfbedingungenAD-2000 W7/2 + W10
Mechanische Werte (bei 20°)*

Bezeichnung

von

bis

Dehngrenze (RP0,2 in MPa)

190



Zugfestigkeit (RM in MPa)

500

700

Bruchdehnung (A5 in %)

40



Kerbschlagarbeit (KV in J)

100


Chemische Werte*

Bezeichnung

von

bis

%C



0.08

%Si



1

%Mn



2

%P



0.045

%S



0.03

%Cr

17

19

%Ni

9

12

%Ti



0.7

BezeichnungX 6 CrNiMoTi 17 12 2
Herstell-NormEN 10272
PrüfbedingungenAD-2000 W7/2 + W10
Mechanische Werte (bei 20°)*

Bezeichnung

von

bis

Dehngrenze (RP0,2 in MPa)

200



Zugfestigkeit (RM in MPa)

500

700

Bruchdehnung (A5 in %)

40



Kerbschlagarbeit (KV in J)

100


Chemische Werte*

Bezeichnung

von

bis

%C



0.08

%Si



1

%Mn



2

%P



0.045

%S



0.03

%Cr

16.5

18.5

%Mo

2

2.5

%Ni

10.5

13.5

BezeichnungX 5 NiCrTi 26 15
X6NiCrTiMoVB25-15-2
Herstell-NormVDTÜV-WB 435/3
EN 10269
PrüfbedingungenAD-2000 W7/2
Mechanische Werte (bei 20°)*

Bezeichnung

von

bis

Dehngrenze (RP0,2 in MPa)

600



Zugfestigkeit (RM in MPa)

900

1150

Bruchdehnung (A5 in %)

15



Kerbschlagarbeit (KV in J)

50


Chemische Werte*

Bezeichnung

von

bis

%C

0.03

0.08

%Si



1

%Mn



2

%P



0.025

%S



0.015

%Cr

13.5

16

%Mo

1

1.5

%Ni

24

27

%V

0.1

0.5

%Ti

1.9

2.3

%Al



0.35

BezeichnungX 8 CrNiMoBNb 16 16
X 7 CrNiMoBNb 16 16
Herstell-NormVDTÜV-WB 113/2
EN 10269
PrüfbedingungenAD-2000 W7/2
Mechanische Werte (bei 20°)*

Bezeichnung

von

bis

Dehngrenze (RP0,2 in MPa)

500



Zugfestigkeit (RM in MPa)

650

840

Bruchdehnung (A5 in %)

16



Kerbschlagarbeit (KV in J)

52


Chemische Werte*

Bezeichnung

von

bis

%C

0.04

0.1

%Si

0.3

0.6

%Mn



1.5

%P



0.045

%S



0.03

%Cr

15.5

17.5

%Mo

1.6

2

%Ni

15.5

17.5

%NbTa



1.2

%B

0.05

0.1

BezeichnungX 5 CrNi 18 10
Herstell-NormEN 10272
PrüfbedingungenAD-2000 W7/2 + W10
Mechanische Werte (bei 20°)*

Bezeichnung

von

bis

Dehngrenze (RP0,2 in MPa)

190



Zugfestigkeit (RM in MPa)

500

850

Bruchdehnung (A5 in %)

45



Kerbschlagarbeit (KV in J)

100


Chemische Werte*

Bezeichnung

von

bis

%C



0.07

%Si



1

%Mn



2

%P



0.045

%S

0.00

0.03

%Cr

17.5

19.5

%Ni

8

10.5

BezeichnungX 6 CrNiMoTi 18 10 2
Herstell-NormEN 10272
PrüfbedingungenAD-2000 W7/2 + W10
Mechanische Werte (bei 20°)*

Bezeichnung

von

bis

Dehngrenze (RP0,2 in MPa)

290



Zugfestigkeit (RM in MPa)

500

800

Bruchdehnung (A5 in %)

40



Kerbschlagarbeit (KV in J)

100


Chemische Werte*

Bezeichnung

von

bis

%C



0.08

%Si



1

%Mn



2

%P



0.045

%S



0.03

%Cr

17

19

%Ni

9

12

%Ti



0.7

BezeichnungX 6 CrNiMoTi 17 12 2
Herstell-NormEN 10272
PrüfbedingungenAD-2000 W7/2 + W10
Mechanische Werte (bei 20°)*

Bezeichnung

von

bis

Dehngrenze (RP0,2 in MPa)

200



Zugfestigkeit (RM in MPa)

500

850

Bruchdehnung (A5 in %)

40



Kerbschlagarbeit (KV in J)

100


Chemische Werte*

Bezeichnung

von

bis

%C



0.08

%Si



1

%Mn



2

%P



0.045

%S



0.03

%Cr

16.5

18.5

%Mo

2

2.5

%Ni

10.5

13.5

BezeichnungX 12 Ni 5
Herstell-NormEN 10269
PrüfbedingungenAD-2000 W7/1 + W10
Mechanische Werte (bei 20°)*

Bezeichnung

von

bis

Dehngrenze (RP0,2 in MPa)

390



Zugfestigkeit (RM in MPa)

530

710

Bruchdehnung (A5 in %)

19



Brucheinschnürung (Z in %)

50



Kerbschlagarbeit (KV in J)

70


Chemische Werte*

Bezeichnung

von

bis

%C



0.15

%Si



0.35

%Mn

0.3

0.8

%P



0.02

%S



0.01

%Ni

4.75

5.25

%V



0.05

BezeichnungX5 CrMnNiN 18 9
Herstell-NormVDTÜV-WB 277/2
PrüfbedingungenAD-2000 W10
Mechanische Werte (bei 20°)*

Bezeichnung

von

bis

Dehngrenze (RP0,2 in MPa)

690



Zugfestigkeit (RM in MPa)

830

1080

Bruchdehnung (A5 in %)

22



Brucheinschnürung (Z in %)

50



Kerbschlagarbeit (KV in J)

120


Chemische Werte*

Bezeichnung

von

bis

%C



0.07

%Si



1

%Mn

7.5

9.5

%P



0.03

%S



0.025

%Cr

17

19

%Ni

4.5

6.5

%N

0.2

0.3

Bezeichnung25 CrMo 4
Herstell-NormEN 10269
PrüfbedingungenAD-2000 W7/1 + W10
Mechanische Werte (bei 20°)*

Bezeichnung

von

bis

Dehngrenze (RP0,2 in MPa)

440



Zugfestigkeit (RM in MPa)

600

750

Bruchdehnung (A5 in %)

18



Brucheinschnürung (Z in %)

60



Kerbschlagarbeit (KV in J)

60


Chemische Werte*

Bezeichnung

von

bis

%C

0.22

0.29

%Si



0.4

%Mn

0.6

0.9

%P



0.025

%S



0.035

%Cr

0.9

1.2

%Mo

0.15

0.3

Material1.7711
BezeichnungASTM A 193 Grade B16
Herstell-NormASTM A 193
Mechanische Werte (bei 20°)*

Bezeichnung

von

bis

Dehngrenze (RP0,2 in MPa)

725



Zugfestigkeit (RM in MPa)

860



Bruchdehnung (A5 in %)

18



Brucheinschnürung (Z in %)

50



Härte



321

Chemische Werte*

Bezeichnung

von

bis

%C

0.36

0.47

%Si

0.15

0.35

%Mn

0.45

0.7

%P



0.035

%S



0.04

%Cr

0.8

1.15

%Mo

0.5

0.65

%V

0.25

0.35

%Al



0.015

Material1.7225
BezeichnungASTM A 193 Grade B7
Herstell-NormASTM A 193
Mechanische Werte (bei 20°)*

Bezeichnung

von

bis

Dehngrenze (RP0,2 in MPa)

720



Zugfestigkeit (RM in MPa)

860



Bruchdehnung (A5 in %)

16



Brucheinschnürung (Z in %)

50



Härte



321

Chemische Werte*

Bezeichnung

von

bis

%C

0.37

0.49

%Si

0.15

0.35

%Mn

0.65

1.1

%P



0.035

%S



0.04

%Cr

0.75

1.2

%Mo

0.15

0.25

Material1.4404
BezeichnungASTM A 193 Grade B8M
Herstell-NormASTM A 193
Mechanische Werte (bei 20°)*

Bezeichnung

von

bis

Dehngrenze (RP0,2 in MPa)

205



Zugfestigkeit (RM in MPa)

515



Bruchdehnung (A5 in %)

30



Brucheinschnürung (Z in %)

50



Härte



223

Chemische Werte*

Bezeichnung

von

bis

%C



0.08

%Si



1

%Mn



2

%P



0.045

%S



0.03

%Cr

16

18

%Mo

2

3

%Ni

10

14

Material1.4541
BezeichnungASTM A 193 Grade B8T
Herstell-NormASTM A 193
Mechanische Werte (bei 20°)*

Bezeichnung

von

bis

Dehngrenze (RP0,2 in MPa)

205



Zugfestigkeit (RM in MPa)

515



Bruchdehnung (A5 in %)

30



Brucheinschnürung (Z in %)

50



Härte



223

Chemische Werte*

Bezeichnung

von

bis

%C



0.08

%Si



1

%Mn



2

%P



0.045

%S



0.03

%Cr

17

19

%Ni

9

12

%Ti



0.7

Weitere Werkstoffe auf Anfrage möglich.

Mehr Produkte

Kontakt

Wir beraten Sie gerne.

Nehmen Sie direkten Kontakt zu uns auf.

Captcha image

Bitte aktualisieren Sie das Captcha, falls Sie den Text nicht lesen können.

* Pflichtfelder
